انواع کلید مینیاتوری

قطع کننده مدار مینیاتوری یک کلید الکتریکی است که به طور خودکار کار می کند. این دستگاه برای محافظت از مدارهای الکتریکی فشار ضعیف در برابر آسیب های ناشی از اضافه بار یا اتصال کوتاه استفاده می شود. MCB ها به طور کلی تا 125 آمپر درجه بندی می شوند. این دستگاه می تواند از نوع حرارتی یا مغناطیسی حرارتی باشد. این کلید در ساخت تابلوهای توزیع و یا مجتمع های اداری – نهادی و صنایع مختلف کاربرد دارد. در این مقاله وبلاگ آداک به معرفی این وسیله الکتریکی مهم و نحوه عملکرد آن می پردازیم. با ما همراه باشید و در پایان به این مقاله امتیاز دهید.

انواع کلیدهای مینیاتوری

سوئیچ های MCB به انواع مختلفی طبقه بندی می شوند. این انواع عبارتند از B، C، D، K و Z. بعد، ما در مورد ویژگی های فردی صحبت می کنیم.

فیوز مینیاتوری نوع B:

این کلید مینیاتوری آمپرال دارای محدوده جریان قطعی 3 تا 5 برابر جریان نامی و زمان کارکرد آن 0.04 تا 13 ثانیه است.

فیوزهای مینیاتوری نوع C:

سوئیچ نوع C یا کلید آهسته برای مسافت 5 تا 10 برابر جریان نامی و زمان پاسخ 0.04 تا 5 ثانیه شناخته می شود.

کلید D را تایپ کنید:

اتصال نوع D دارای محدودیت فعلی 10-20 برابر است. زمان پاسخگویی این مدل بین 0.04 ثانیه تا 3 ثانیه است.

K یک تصویر کوچک است:

MCB نوع K در محدوده 8 تا 10 برابر جریان نامی کار می کند و زمان عملکرد آن کمتر از 0.1 ثانیه است.

نوع Z سوئیچ MCB:

مهم ترین نوع MCB به نوع Z معروف است. محدود کننده 2 تا 3 برابر جریان را پوشش می دهد و زمان پاسخگویی کمتر از 0.1 ثانیه است.

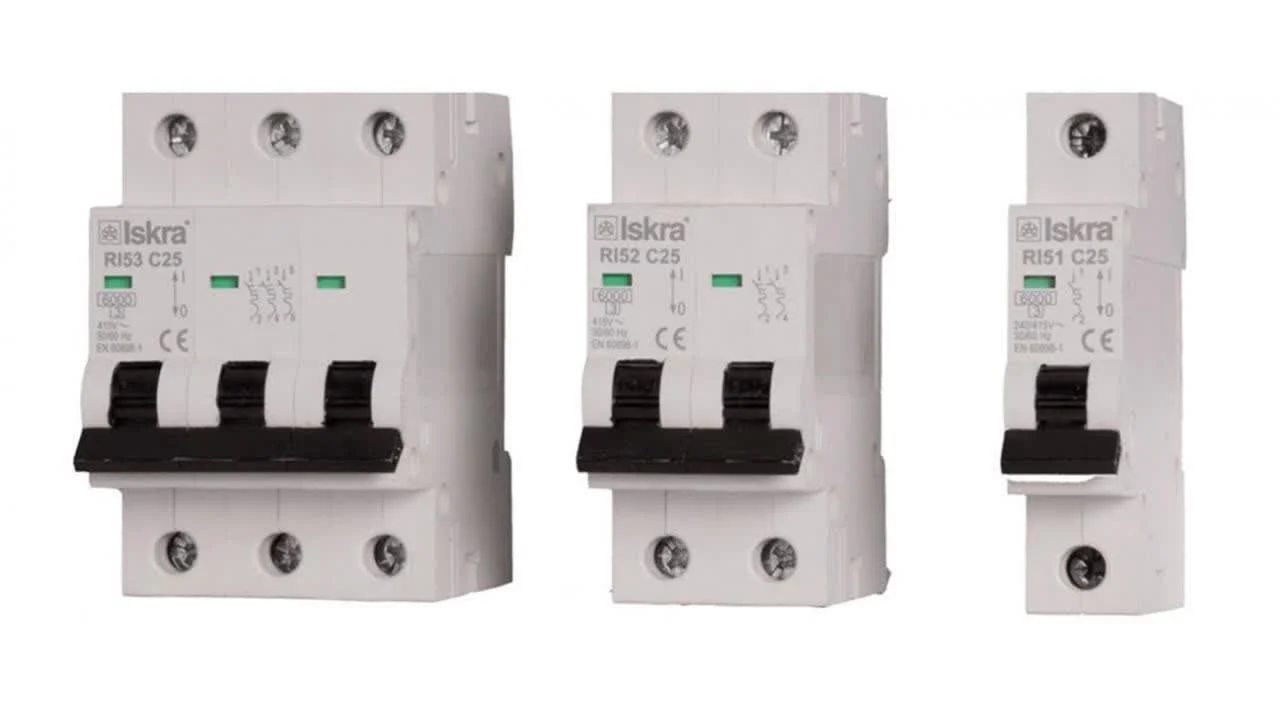

طبقه بندی بر اساس تعداد امتیازات

یکی دیگر از پیکربندی های رایج برای کلیدهای مدار MCB بر اساس تعداد پل های آنها است. این شامل لیست زیر است:

کلید تک پل (SP)

سوئیچ پل دوبل (DP).

کلید سه پل (TP)

سه پل + فرت صفر

وارد کردن یک کلید کوچک

شما از این ابزار برای برنامه های مختلف استفاده می کنید. مهمترین آنها شامل لیست زیر است.

پایان خط توزیع در مدارهای ولتاژ پایین

حفاظت از سیستم های روشنایی منزل

حفاظت از اجزای نیمه هادی

اهداف صنعتی شامل مدارهای قدرت و ترانسفورماتورها است

حفاظت مدار PLC

اول از همه راه ورودی تابلوهای برق در خانه

حفاظت موتور

مدار شکن (با کلید حفاظت از عمر)
